centromat® Innenzentrier-Vorrichtung Typ 4s

Die Innenzentrier-Vorrichtung centromat®, wie Ausführung Typ 4, jedoch für größere Bauteile. Die Innenzentriervorrichtung ermöglicht ein auf Anhieb schnelles, sicheres und genaues Zentrieren und Spannen von Flanschen, Stutzen, Ringen etc. an Rohre und zylindrische Behälter. Mit Anlagefläche für Glattflansche.

Die CENTROMAT®-Zentriervorrichtung wird mit dem unteren Spreizelement im Rohr fixiert und dann der der Flansch o. ä. aufgesetzt und durch das obere Spreizelement endgültig zentriert und festgespannt.
Die Schweißstelle ist immer allseitig zugänglich.

Hinweis:
Um ggf. elektrolytische Korrosionen zu vermeiden, empfehlen wir die Versionen mit Spannarmen aus Edelstahl (VA 1.4301).

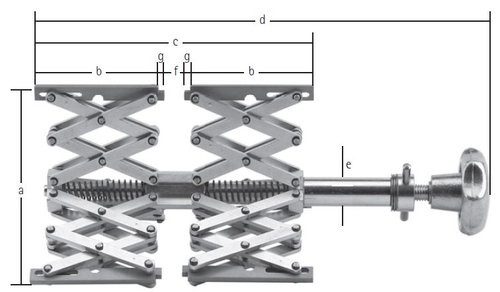

		Größe 1/es	Größe 2/es	Größe 3/es	Größe 4/es
Spannbereich	a)	120-250 mm	220-400 mm	300-640 mm	400-940 mm
	b)	88 mm	144 mm	233 mm	300 mm
	c)	190 mm	309 mm	491 mm	636 mm
	d)	290-310 mm	445-505 mm	745-790 mm	850-960 mm
	e)	20 mm	26 mm	34 mm	36 mm
	f)	14 mm	21 mm	25 mm	36 mm
	g)	4 mm	5 mm	6 mm	8 mm
Gewicht		1,8 kg	5,0 kg	16,5 kg	39,0 kg

centromat® - Innenzentrierung von Rohren leicht gemacht!
