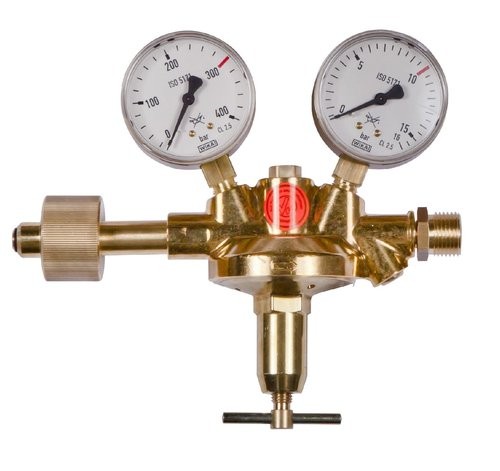

Hauptdruckminderer Druckluft 0-10 bar Vulkan H10/300 Effect
- Artikel-Nr.: 307515
Hauptdruckminderer Vulkan H10/300 Effect, Druckluft DIN 477T5, 0 -10 bar, 50 Nm³/h
nach ISO 7291, einstufige Bauart,
mit Sicherheitsmanometern nach ISO 5171,
Eingangsdruck max: 300 bar
Ausgangsdruck: 0 - 10 bar regelbar
Leistung max: 50 Nm³/h Druckluft bei 10bar Hinterdruck
Eingang: W30x2RH Ü-Mutter nach DIN 477-5
Ausgang: G1/2RHak nach EN 560
Eingangsmanometer: 0 - 400/300 bar
Ausgangsmanometer: 0 - 16/10 bar
Breite x Höhe x Tiefe: 210 x 190 x 75 mm
Wichtiger Hinweis für 300 bar Druckminderer - Bitte prüfen Sie Ihren Flaschenanschluss!
Flaschendruckminderer für 300 bar haben einen Handanschluss nach DIN 477 Teil 5 und sind NICHT abwärtskompatibel. D.h. sie passen somit NICHT auf Flaschen mit einem max. Fülldruck von 200 bar!
Sehen Sie hierzu ggf. unser nachfolgendes Tutorial ,3: Unterschied 200 bar vs. 300 bar Druckminderer.
Dieser Hauptdruckminderer ist u.a. erhältlich in folgenden Ausführungen:
Standard:
- für technische Gase bis zu einer Gasreinheit 4.5 mit Standard-Membran
Optional (Aufpreis):
- für reine Gase bis zu einer Gasreinheit 5.0 mit Edelstahlmembrane SS321 (1.4541)
Sonderausgangsverschraubung:
Standard:
- G1/2RHak nach EN 560
Optionen (Aufpreis):
| Artikelnummer | Gasreinheit | Ausgangsanschluss |
|---|---|---|
| 307515 | für technische Gase bis 4.5, mit Standardmembran | G1/2RHak nach EN 560 |
| 307515-800 | für technische Gase bis 4.5, mit Standardmembran | Außengewinde G1/4" RHk nach EN560 |
| 307515-870 | für technische Gase bis 4.5, mit Standardmembran | Außengewinde G3/8" RHk nach EN 560 |
| 307515-6M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 6mm |
| 307515-8M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 8mm |
| 307515-10M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 10mm |
| 307515-12M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 12mm |
| 307515-15M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 15mm |
| 307515-18M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 18mm |
| 307515-MM | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | G1/2RHak nach EN 560 |
| 307515-MM-800 | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Außengewinde G1/4" RHk nach EN560 |
| 307515-MM-870 | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Außengewinde G3/8" RHk nach EN 560 |
| 307515-MM-6M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 6mm |
| 307515-MM-8M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 8mm |
| 307515-MM-10M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 10mm |
| 307515-MM-12M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 12mm |
| 307515-MM-15M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 15mm |
| 307515-MM-18M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 18mm |
| Gasart: | Druckluft |
| Vordruck: | 300 bar |
| Hinterdruck/Regelbereich: | bis 10 bar |
