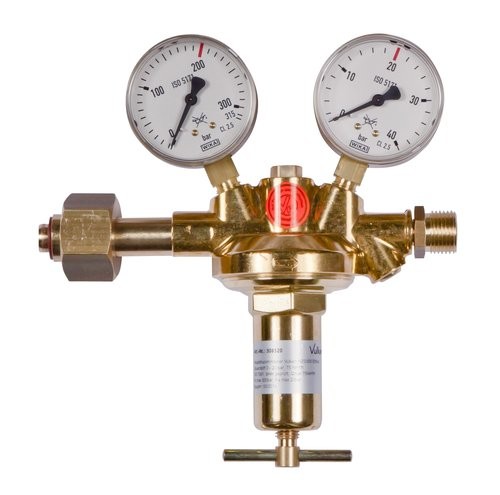

Hauptdruckminderer Helium 0-20 bar Vulkan H20/200 Effect
- Artikel-Nr.: 20652026
Hauptdruckminderer Vulkan H20/200 Effect Helium DIN 477- 75 Nm³/h, 0 - 20 bar
nach DIN EN ISO 7291, einstufige Bauart, mit Vordruckausgleich für konstanten Hinterdruck bei fallendem Vordruck, mit Sicherheitsmanometern nach DIN EN ISO 5171
Eingangsdruck max: 200 bar
Ausgangsdruck: 0 - 20 bar regelbar
Leistung max: 75 Nm³/h bei 20 bar Hinterdruck
Eingang: W21,8x1/14RH Ü-Mutter nach DIN 477
Ausgangsanschluss: G1/2RHak nach DIN EN 560
Eingangsmanometer: 0 - 315 /200 bar
Ausgangsmanometer: 0 - 40/20 bar
Breite x Höhe x Tiefe: 200 x 190 x 75 mm
Gewicht: ca. 1,5 kg
Dieser Hauptdruckminderer ist u.a. erhältlich in folgenden Ausführungen:
Standard:
- für technische Gase bis zu einer Gasreinheit 4.5 mit Standard-Membran
Optional (Aufpreis):
- für reine Gase bis zu einer Gasreinheit 5.0 mit Edelstahlmembrane SS321 (1.4541)
Sonderausgangsverschraubung:
Standard:
- G1/2RHak nach EN 560
Optionen (Aufpreis):
| Artikelnummer | Gasreinheit | Ausgangsanschluss |
|---|---|---|
| 20652026 | für technische Gase bis 4.5, mit Standardmembran | G1/2RHak nach EN 560 |
| 20652026-800 | für technische Gase bis 4.5, mit Standardmembran | Außengewinde G1/4" RHk nach EN560 |
| 20652026-870 | für technische Gase bis 4.5, mit Standardmembran | Außengewinde G3/8" RHk nach EN 560 |
| 20652026-6M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 6mm |
| 20652026-8M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 8mm |
| 20652026-10M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 10mm |
| 20652026-12M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 12mm |
| 20652026-15M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 15mm |
| 20652026-18M | für technische Gase bis 4.5, mit Standardmembran | Klemmringverschraubung VA 18mm |
| 20652026-MM | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | G1/2RHak nach EN 560 |
| 20652026-MM-800 | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Außengewinde G1/4" RHk nach EN560 |
| 20652026-MM-870 | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Außengewinde G3/8" RHk nach EN 560 |
| 20652026-MM-6M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 6mm |
| 20652026-MM-8M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 8mm |
| 20652026-MM-10M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 10mm |
| 20652026-MM-12M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 12mm |
| 20652026-MM-15M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 15mm |
| 20652026-MM-18M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 18mm |
| Einsatzgebiet: | Hauptdruckminderer (nach ISO 7291) |
| Stufen: | 1-stufig |
| Gasart: | Helium [He] |
| Gasreinheit: | bis 4.5 (technische Gase) |
| Vordruck: | 200 bar |
| Hinterdruck/Regelbereich: | bis 20 bar |
| Eingangsanschluss: | DIN 477-1 Nr. 6 (W 21,8 x 1/14 RH |
| Ausgangsanschluss: | G 1/2 RHak (nach EN 560) |
