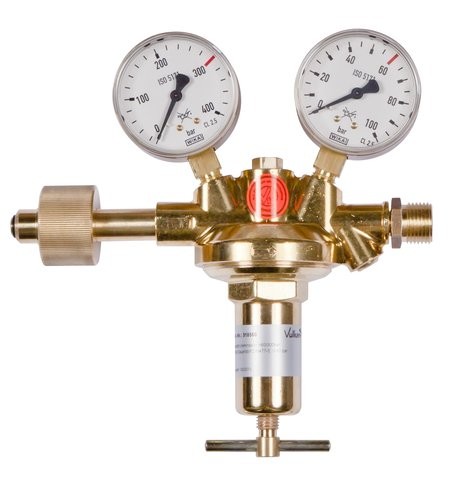

Hauptdruckminderer Helium 0-60 bar Vulkan H60/300 Effect
- Artikel-Nr.: 30656026
Hauptdruckminderer Vulkan H60/300 Effect Helium DIN 477-5, 0-60bar, 140 Nm³/h
nach DIN EN ISO 7291, einstufige Bauart,
mit Vordruckausgleich für konstanten Hinterdruck bei fallendem Vordruck,
mit Sicherheitsmanometern nach DIN 562
Eingangsdruck max: 300 bar
Ausgangsdruck: 0-60 bar regelbar
Leistung max: 140Nm³/h Druckluft bei 60 bar Hinterdruck
Eingang: W30x2RHf Ü-Mutter nach DIN 477-5,
Ausgang: G 1/2 RHak nach DIN EN 560
Eingangsmanometer: 0-400/300 bar
Ausgangsmanometer: 0-100/60 bar
Breite x Höhe x Tiefe: 210 x 190 x 75 mm
Wichtiger Hinweis für 300 bar Druckminderer - Bitte prüfen Sie Ihren Flaschenanschluss!
Flaschendruckminderer für 300 bar haben einen Handanschluss nach DIN 477 Teil 5 und sind NICHT abwärtskompatibel. D.h. sie passen somit NICHT auf Flaschen mit einem max. Fülldruck von 200 bar!
Sehen Sie hierzu ggf. unser nachfolgendes Tutorial ,3: Unterschied 200 bar vs. 300 bar Druckminderer.
Dieser Hauptdruckminderer ist u.a. erhältlich in folgenden Ausführungen:
Sonderausgangsverschraubung:
Standard:
- G1/2RHak nach EN 560
Optionen (Aufpreis):
| Artikelnummer | Gasreinheit | Ausgangsanschluss |
|---|---|---|
| 30656026 | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | G1/2RHak nach EN 560 |
| 30656026-800 | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Außengewinde G1/4" RHk nach EN560 |
| 30656026-870 | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Außengewinde G3/8" RHk nach EN 560 |
| 30656026-6M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 6mm |
| 30656026-8M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 8mm |
| 30656026-10M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 10mm |
| 30656026-12M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 12mm |
| 30656026-15M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 15mm |
| 30656026-18M | für reine Gase bis 5.0, mit Metallmembran SS321 (1.4541) | Klemmringverschraubung VA 18mm |
| Einsatzgebiet: | Hauptdruckminderer (nach ISO 7291) |
| Stufen: | 1-stufig |
| Gasart: | Helium [He] |
| Gasreinheit: | bis 4.5 (technische Gase) |
| Vordruck: | 300 bar |
| Hinterdruck/Regelbereich: | bis 60 bar |
| Eingangsanschluss: | DIN 477-5 Nr. 54 (W30 x 2 RH 15,9 / 20,1)) |
| Ausgangsanschluss: | G 1/2 RHak (nach EN 560) |
