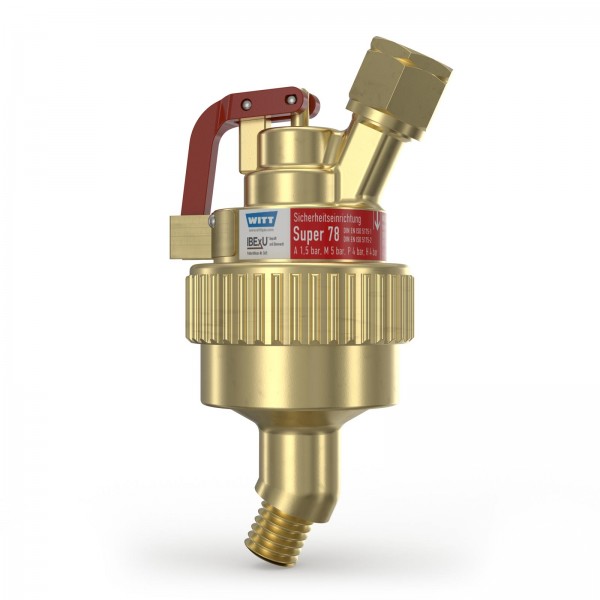

Sicherheitseinrichtung Super 78

WITT-Sicherheitseinrichtung Super 78 gegen Gasrücktritt und Flammendurchschlag nach EN730-1

Rückstellbare Sicherheitseinrichtung nach DIN EN ISO 5175 mit druckgesteuerter Nachströmsperre [PV] und Warnanzeige und max. Anzahl an Sicherheitselementen.

• löscht gefährliche Flammenrückschläge durch Flammensperren aus gesintertem Chrom-Nickel-Stahl
• durch druckgesteuerte Nachströmsperre unterbricht die Sicherheitseinrichtung sofort die Gaszufuhr und verhindert so gefährliches Weiterarbeiten nach unbemerktem Flammenrückschlag oder Gasrücktritt
• zeigt durch roten Signalhebel optisch Flammenrückschläge oder Gasrücktritt an
• durch temperaturgesteuerte Nachströmsperre löscht die Sicherheitseinrichtung Flammenrückbrände
• Gasrücktrittventil vermeidet die Bildung von explosionsfähigen Gemischen in der Gasversorgung
• bieten lange Standzeiten mittels Schutz vor Verunreinigungen aus der Gasversorgung – durch Filter im Gaseingang
• löschen Flammenrückbrände – durch temperatur gesteuerte Nachströmsperre TV

BAM Zulassung: BAM/ZBA/003/04
ISO-Norm: 5175
technisches Regelwerk: TRAC 207 Nr.9.22
Sicherheitselemente: FA, NV, TV 105°C, PV, RV

Anwendung:

• die Sicherheitseinrichtungen schützen gegen Gasrücktritt und Flammendurchschlag an Entnahmestellen von Verteilungsleitungen und Einzelflaschenanlagen (bisher TRAC 204 und 208, sowie BGV D1, § 9/BGR 500 Kap. 2.26 Punkt 3.15)
• die Sicherheitseinrichtungen können bei jeder Art von Brenner lagenunabhängig eingebaut werden
• pro Sicherheitseinrichtung darf nur ein Arbeitsgerät angeschlossen werden
• die Umgebungstemperatur darf maximal 60 °C betragen
• Gasarten: Acetylen, Stadt-, Ferngas, Erdgas, Flüssiggas, Wasserstoff, Sauerstoff, Druckluft, Ethylen (weitere auf Anfrage)

Wartung:

• die Sicherheitseinrichtungen schützen gegen Gasrücktritt und Flammendurchschlag an Entnahmestellen von Verteilungsleitungen und Einzelflaschenanlagen (bisher TRAC 204 und 208, sowie BGV D1, § 9/BGR 500 Kap. 2.26 Punkt 3.15)
• die Sicherheitseinrichtungen können bei jeder Art von Brenner lagenunabhängig eingebaut werden
• pro Sicherheitseinrichtung darf nur ein Arbeitsgerät angeschlossen werden
• die Umgebungstemperatur darf maximal 60 °C betragen
• Gasarten: Acetylen, Stadt-, Ferngas, Erdgas, Flüssiggas, Wasserstoff, Sauerstoff, Druckluft, Ethylen (weitere auf Anfrage)

Maximale Betriebsdrücke:
Acetylen: [A] 1,5 bar
Stadt- oder Ferngas: [C] 5,0 bar
Ethylen: [E] 4,0 bar
Wasserstoff: [H] 5,0 bar
Methan, Erdgas: [M] 5,0 bar
Propan, Flüssiggase: [P] 4,0 bar

In verschiedenen Ausführungen erhältlich (bitte im Auswahlfenster auswählen!):

Für Brenngase:
G3/8LH ÜM → G3/8LH AG (Art.-Nr. 125-010)

Für Sauerstoff:
G1/4RH ÜM → G1/4RH AG (Art.-Nr. 125-016)
G3/8RH ÜM → G3/8RH AG (Art.-Nr. 125-017)
