Schlauchkonfigurator für Laser-/Schneidgase
zzgl. MwSt. zzgl. Versandkosten
Lieferzeit nach Absprache
Konfigurieren Sie hier Schläuche für Laser-/Schneidgase nach Ihren Anforderungen:
Wählen Sie hier bitte die Länge des Schlauches.
- Artikel-Nr.: ES-LG
Individuell konfigurierter, flexibler Edelstahlwellschlauch für LASER-Anwendungen.
Vulkan Metallwellschläuche zeichnen sich durch höchste Präzision und Sicherheit aus. Durch ihre vierfache Sicherheit beim Berstdruck, sowie den beidseitig montierten Knickschutzfedern, ist der Bediener stets optimal geschützt. Erhältlich für alle technische Gase und Sauerstoff. Alle Schläuche sind öl- und fettfrei und somit für den Einsatz hochreiner Gase und korrosiver Gase geeignet.
Die Schläuche werden individuell gefertigt, geprüft und einbaufertig geliefert. Nicht aufgeführte Sonderanschlüsse sind ggf. auf Anfrage möglich.
Konfigurieren Sie hier Ihren Edelstahlwellschlauch Vulkan ES/ND 10
Technische Daten (Metallwellschläuche)
Ausführung: schwere Ausführung, normal gewellt
Werkstoff Schlauch: 1.4571 (AISI 316 Ti) 1.4404 (AISI 316 L)
Umflechtung: 1-fach Edelstahldraht Umflechtung 1.4301 (AISI 304)
Nennweite: DN 10
max. Arbeitsdruck: 40 bar
Temperatur: -200°C bis 600 ˚C einsetzbar

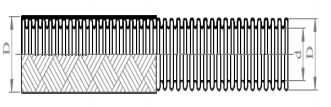

| DN | Durchmesser | Biegeradius | Betriebsdruck bis 20° C (bar) | Schlauch | Geflecht | Toleranz d1, d2 D (mm) | |||
| d (mm) | D (mm) | statisch (mm) | dynamisch (mm) | Wanddicke (mm) | Drahtzahl je Klöppel (Stück) | Drahtdicke (mm) | |||
| 10 | 10,23 | 15,55 | 38 | 130 | 100 | 0,18 | 7 | 0,28 | 0,3 |
1. Schlauchlänge auswählen
2. Ein- / Ausgangsanschlüsse auswählen
In Abhängigkeit der verwendeten Medien und Druckstufen stehen eine Vielzahl möglicher Anschlussvarianten für Ihren Edelstahlwellschlauch zur Verfügung.
VA = Edelstahl
3. zusätzliche Optionen auswählen
Für eine optimale Schlauchführung kann ein Anschluss mittels zusätzlichem 90° Bogen ausgeführt werden.
4. separate Prüfzeugnise auswählen
Alle Metallwellschläuche werden nach DIN EN ISO 10380 „Gewellte Metallschläuche und Metallschlauchleitungen“ gefertigt und geprüft!
Auf Wunsch kann hier ein separtes Prüfzeugnis, oder Werkszeugnis 3.1 für Ihre Unterlagen oder zur Ergänzung Ihrer Bedienungsanleitungen zugebucht werden.
| Gasart: | Helium [He], Kohlendioxid [CO2], Sauerstoff [O2], Stickstoff [N2] |
| Länge: | Individuell |
| Druckstufe: | 100 bar (1.450 psi) |
| Innendurchmesser: | 10 mm |
| Schlauchmaterial: | 1.4404 / 316L |
| Eingang: | Individuell |
| Ausgang: | Individuell |
