HD-Edelstahlwellschlauch DN6 bis 300 bar Betriebsdruck
Abbildung kann vom Original abweichen und/oder Optionen enthalten!
Edelstahlwellschlauch DN6 PS300
Abbildung kann vom Original abweichen und/oder Optionen enthalten!
Option: Prüfmanometer und/oder Entlüftungsventil
Abbildung kann vom Original abweichen und/oder Optionen enthalten!
90° Bogen im Eingang des Edelstahlwellschlauches montiert
Abbildung kann vom Original abweichen und/oder Optionen enthalten!

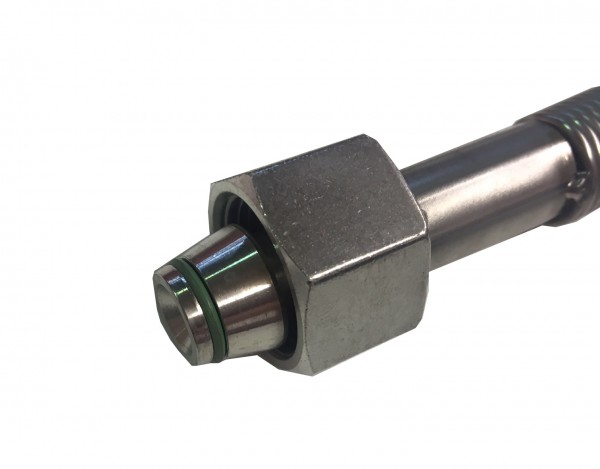

Anschluss: VA Schneidringanschluss EN ISO 8434, Ü-Mutter, 24° Dichtkegel mit O-Ring, DKOS / DKOL
Abbildung kann vom Original abweichen und/oder Optionen enthalten!

Edelstahlwellschlauch ES/HD, DN6, bis 300 bar, individuell konfigurierbar

62,00 € *
Bruttopreis: 73,78 €

zzgl. MwSt. zzgl. Versandkosten

Versandbereit in 2-3 Werktagen

Konfigurieren Sie hier Schläuche nach Ihren Anforderungen:

1.Schlauchlänge auswählen

Wählen Sie hier bitte die Länge des Schlauches.

2.Fangseil auswählen

Wählen Sie hier bitte die Länge des Fangseils.
Länge des Fangseils = Schlauchlänge!

3.Anschlüsse auswählen

Bitte beachten Sie hier auch die unterschiedlichen Materialangaben der medienführenden Teile
Ms = Messing
VA = Edelstahl

4.Optionen auswählen

Hinweis: Entlüftungsventil und Manometer werden mittels Messingblock am Schlauch befestigt und können nicht mit VA Anschlüssen kombiniert werden!

5.Prüfzeugnis auswählen
6.Ihre Nachricht
  Maximum Zeichen=
Preisberechnung
Grundpreis
62,00 €
Länge:

Fangseil:

Eingang:

Ausgang:

Optionen:

Prüfzeugnis:

Nachricht:

Ihr Preis:
62,00 € * [ 62,00 € BRUTTO ]
[ BRUTTO ]
aufgerundet auf Mindestpreis
zzgl. MwSt. zzgl. Versandkosten
Konfiguration ist unvollständig - bitte prüfen!
Individuell konfigurierter, flexibler Edelstahlwellschlauch im Baukastensystem.  ... mehr

Individuell konfigurierter, flexibler Edelstahlwellschlauch im Baukastensystem.



Vulkan Hochdruckschläuche zeichnen sich durch höchste Präzision und Sicherheit aus. Durch ihre vierfache Sicherheit beim Berstdruck, sowie den beidseitig montierten Knickschutzfedern, ist der Bediener stets optimal geschützt.
Erhältlich für alle technische Gase und Sauerstoff. Alle Schläuche sind öl- und fettfrei und somit für den Einsatz hochreiner Gase und korrosiver Gase (in Abhängigkeit der gewählten Anschlüsse und Materialien) geeignet.
Die Schläuche werden individuell gefertigt, geprüft und einbaufertig geliefert. Nichtaufgeführte Sonderanschlüsse sind ggf. auf Anfrage möglich.

Konfigurieren Sie hier Ihren Edelstahlwellschlauch Vulkan ES/HD 06

Werkstoff Schlauchmaterial: 1.4404 / 316L
Werkstoff Umpflechtung: 1.4301
Nennweite: DN 6
max. Arbeitsdruck: 300 bar
Umflechtung: 1-fach

1. Schlauchlänge auswählen

Das Schlauchmaterieal aus Werkstoff 1.4404 / 316L steht als Rollenmaterial zur Verfügung und wird gemäß gewählter Längen [in mm] abgelängt und mit den unter Punkt 3 auszuwählenden Anschlüssen verschweißt. Knickschutzfedern verhindern ein Abknicken und Einreißen des Schlauches an der Schweißnaht.

2. optionales Fangseil hinzuwählen

Das Fangseil dient dem Bedienerschutz gegen Peitschen beim Schlauchbruch und muss immer der gewählten Gesamtschlauchlänge entsprechen. Es wird seitlich am Schlauch geführt und mittels Klemmen mit dem Schlauch verbunden. Je nach Anschlussart werden Blechwinkel oder Schlaufen zur Befestigung gewählt.
Im Rahmen der Gefährdungsbeurteilung gem. §3 BetrSichV sollte für den Einsatz von Hochdruckschläuchen notwendige Schlauchfangsicherungen überdacht und kritisch hinterfragt werden.

3. Ein- / Ausgangsanschlüsse auswählen

In Abhängigkeit der verwendeten Medien und Druckstufen stehen eine Vielzahl möglicher Anschlussvarianten für Ihren Edelstahlwellschlauch zur Verfügung. Bitte beachten Sie hier auch die unterschiedlichen Materialangaben der medienführenden Teile
Ms = Messing
VA = Edelstahl

4. zusätzliche Optionen auswählen

Für eine optimale Schlauchführung kann ein Anschluss mittels zusätzlichem 90° Bogen ausgeführt werden. Ferner stehen zur Drucküberwachung und zum Entlüften der Schlauchleitung vor der Demontage zusätzliche Optionen wie Manometer*, Entlüftungsventil* zur Auswahl. Die Optionen sind sowohl einzeln als auch als Kombination lieferbar.
(* Entlüftungsventil und/oder Manometer werden über einen Messingblock mit dem Schlauch verbunden und sind NICHT mit VA Anschlüssen kombinierbar und NICHT für den Einsatz mit korrosiven Gasen geeignet!)

5. separate Prüfzeugnise auswählen

Alle Metallwellschläuche werden nach DIN EN ISO 10380 „Gewellte Metallschläuche und Metallschlauchleitungen“ gefertigt und geprüft!
Auf Wunsch kann hier ein separtes Prüfzeugnis, oder Werkszeugnis 3.1 für Ihre Unterlagen oder zur Ergänzung Ihrer Bedienungsanleitungen zugebucht werden.

Gasart: Argon [Ar], Chlor [Cl], Druckluft, Ethen [C2H4], Formiergas, Helium [He], Kohlendioxid [CO2], Kohlenmonoxid [CO], Lachgas [N2O], Methan [CH4], Propan [C3H8], Prüfgas, Sauerstoff [O2], Schwefelwasserstoff [H2S], Stickstoffdioxid [NO2], Stickstoffmonoxid [NO], Stickstoff [N2], Synthetische Luft, Wasserstoff [H2]
Länge: Individuell
Eingang: Individuell
Ausgang: Individuell
Schlauchmaterial: 1.4404 / 316L
Druckstufe: 300 bar (4351 psi)
Innendurchmesser: 6 mm
