Kompakt-Druckminderer zur exakten Regelung geringer Durchflussmengen 0,5-16 bar
Abbildung kann vom Original abweichen und/oder Optionen enthalten!

Kompakt-Druckminderer zur exakten Regelung geringer Durchflussmengen 0,5-16 bar

100,00 € *
Bruttopreis: 119,00 €

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit 5 Werktage

Rücksteuerbar:

Regelbereich:

Kompakter Druckregler zur exakten  Regelung geringer Durchflussmengen.  0,5-3;... mehr

Kompakter Druckregler zur exakten Regelung geringer Durchflussmengen. 0,5-3; 0,5-10; oder 0,5-16 bar

Eingangsdruck: max. 25 bar
Ausgangsdruck: 0,5-3 bar; 0,5-10 bar; 0,5-16 bar regelbar, mit arretierbarerem Verstellknopf
Eingang: Innengewinde G1/8 RHi
Ausgang: Innengewinde G1/8 RHi
Breite x Höhe x Tiefe: 40 x 40 x 79 mm

Einsetzbar für folgende Gasarten:

  • Sauerstoff O2
  • Wasserstoff H2
  • Methan CH4
  • Propan C3H8
  • Kohlendioxid CO2
  • Gemische aus Stickstoff/Wasserstoff N2/H2
  • andere Luftgase

Optimal geeignet für folgende Anwendungsgebiete:

  • Analysetechnik
  • kleine Brennersysteme
  • Probenentnahme
  • Dosierung
  • Einsatz als Steuerdruckregler
  • Leitungs- und Tafeleinbau

Technische Merkmale

  • Messing
  • federbelastete Membran
  • G 1/8" Innengewinde Anschlüsse
  • maximaler Eingangsdruck von 25 bar
  • Ausgangsdruckbereiche: 0,5-3 bar, 0,5-10 bar, 0,5-16 bar wählbar
  • -30 °C bis +60 °C
  • Ausgelegt für O2 gemäß EIGA 13/20 und CGA
    G-4.4: Oxygen Pipeline and Piping Systems
  • Gereinigt für O2 gemäß EIGA 33/18 und CGA
    G-4.1: Cleaning of Equipment for Oxygen Service
  • Ausführung in "rücksteuerbar" und "nicht rücksteuerbar" wählbar

Zubehör (muss separat bestellt werden!):

  • Verschlussschraube G1/8" Innensechskant (Art.-Nr. 800003300)
    zum Verschließen nicht benötigter Ausgänge.
  • Dichtungssatz für Verschlussschraube G 1/8",
    Scheibe Messing vernickelt, O-Ring NBR (Art.-Nr. 956514400)

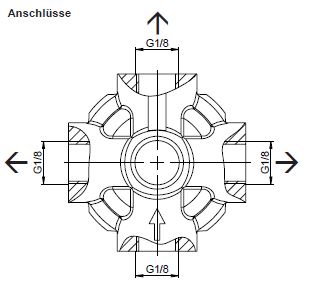

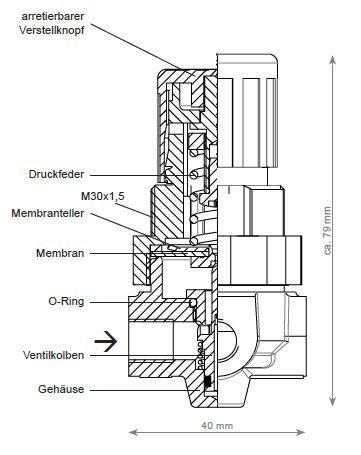

Zeichnung01-Kompaktdruckminderer-MINIZeichnung02-Kompakt-Druckminderer-MINI

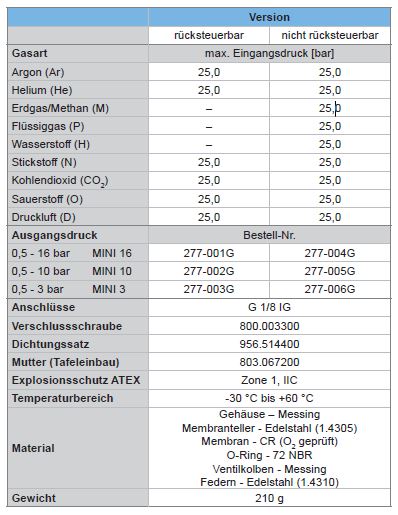

 TD-Kompakt-Druckminderer-MINI

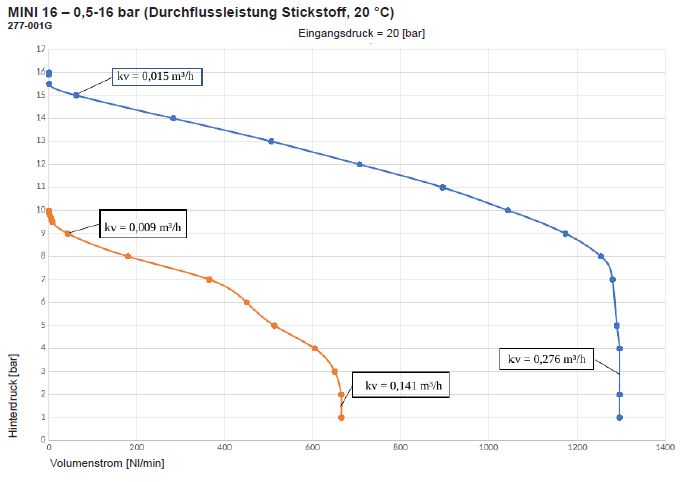

Leistung01-Kompaktdruckminderer-MINI

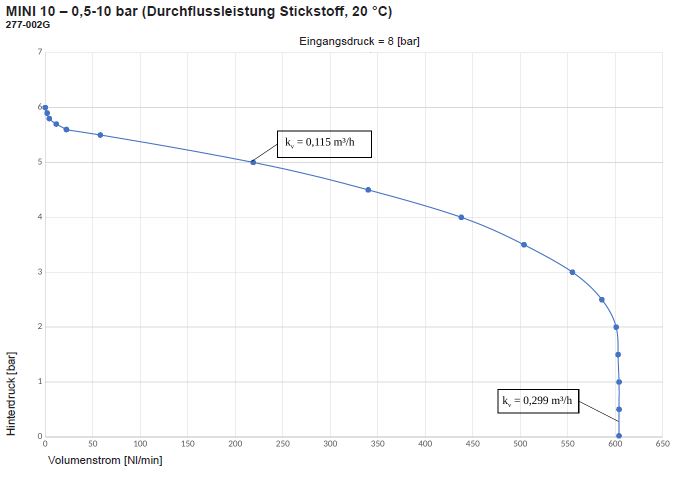

Leistung02-Kompaktdruckminderer-MINI

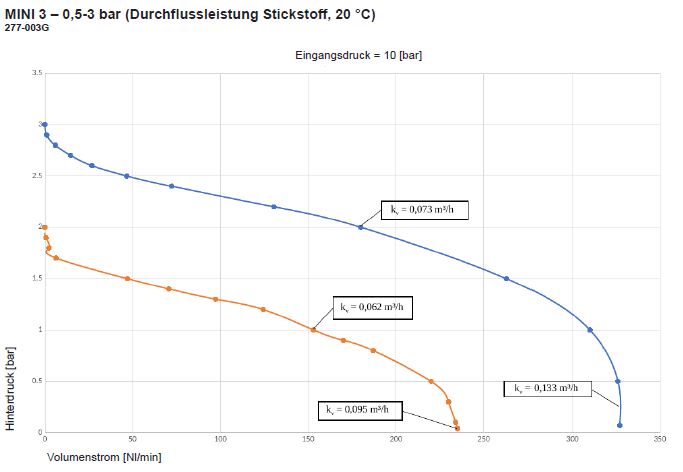

Leistung03-Kompaktdruckminderer-MINI

Einsatzgebiet: Leitungsdruckminderer (nach ISO 5171)
Stufen: 1-stufig
Gasart: Druckluft, Formiergas, Helium [He], Kohlendioxid [CO2], Methan [CH4], Propan [C3H8], Prüfgas, Sauerstoff [O2], Synthetische Luft, Wasserstoff [H2]
Vordruck: 25 bar
Hinterdruck/Regelbereich: bis 3 bar, bis 10 bar, bis 16 bar
Eingangsanschluss: G 1/8 RHi
Ausgangsanschluss: G 1/8 RHi
