konfigurierbares Sicherheitsventil SV 805 Messing

WITT-Sicherheitsventil SV805 Messing

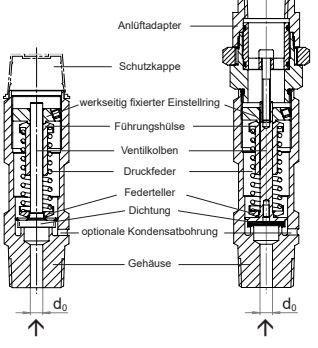

Federbelastetes, direkt wirkendes Sicherheitsventil zum Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen.

Öffnungsdruck: von 0,5 bis 45 bar
Gasarten: alle technischen Gase
Werkstoff: Gehäuse und metallische Drehteile aus Messing, Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart.
Bitte beachten: Sonderdichtwerkstoffe, abhängig von der angegebenen Gasart sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!)

Vorteile

• konform zur Druckgeräterichtlinie 2014/68/EU, Kategorie IV, Modul B und D
• individueller Öffnungsdruck
• TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck
• wahlweise in Messing oder Edelstahl (ES)
• Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch
• geringe Größe für einfache, problemlose Montage

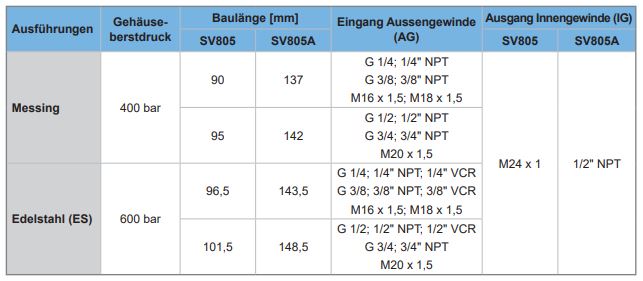

• verschiedene Eingangsanschlüsse
• mit oder ohne Kondensatbohrung
• Schutzkappe gegen Verschmutzung

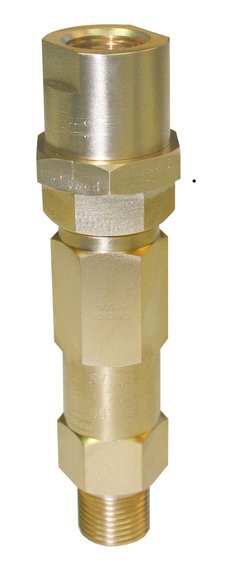

• SV805A (anlüftbar), zur einfachen Überprüfung der Funktion nach Betriebssicherheitsverordnung §15
• Adapter zum Anschluss der Abblaseleitung

Normen/Baubestimmungen

Gebaut und geprüft gemäß EN ISO 4126-1, AD 2000 Merkblatt A2 und VdTÜV-Merkblatt 100
Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul H
CE-Kennzeichnung gemäß: - DGRL 2014/68/EU
Ausgelegt für O2 gemäß EIGA 13/20 und CGA G-4.4: Oxygen Pipeline and Piping Systems Gereinigt für O2 gemäß EIGA 33/18 und CGA G-4.1: Cleaning of Equipment for Oxygen Service

Weitere Ausführungen und Optionen sowie Zubehör auf Anfrage.

*** Bitte geben Sie bei Anfragen Gasart, Temperatur, Öffnungsdruck, Eingangsanschluss und mit oder ohne Kondensatbohrung an!

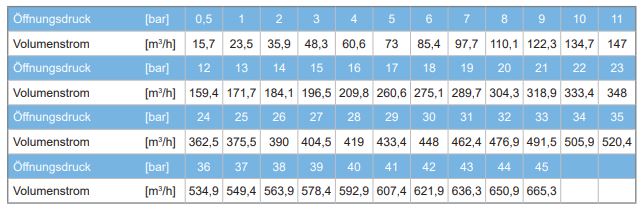

Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck)

Lieferbare Adapter (Messing):

• 801413600K -> M24 x 1 AG - 1/2" NPT IG
• 802124900K -> M24 x 1 AG - 3/4" NPT IG
• 802069800K -> M24 x 1 AG - 3/4" NPT IG
