Sicherheitsventil AV619-ES Edelstahl 5-500 mbar

WITT-Sicherheitsventil AV619 Edelstahl

Federbelastetes, direkt wirkendes Sicherheitsventil zum Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen.

Öffnungsdruck: von 5 bis 500 mbar
Gasarten: alle technischen Gase
Werkstoff: Gehäuse und metallische Drehteile aus Edelstahl, Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart.
Bitte beachten: Sonderdichtwerkstoffe, abhängig von der angegebenen Gasart sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!)

Vorteile

• individueller Öffnungsdruck
• TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck
• wahlweise in Messing oder Edelstahl (ES)
• Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch
• geringe Größe für einfache, problemlose Montage
• verschiedene Eingangsanschlüsse
• Adapter zum Anschluss der Abblaseleitung

Normen/Baubestimmungen

Alle Sicherheitsventile 100% überprüft.
Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul H
Ausgelegt für O2 gemäß EIGA 13/20 und CGA G-4.4: Oxygen Pipeline and Piping Systems
Gereinigt für O2 gemäß EIGA 33/18 und CGA G-4.1: Cleaning of Equipment for Oxygen Service
Weitere Ausführungen und Optionen sowie Zubehör auf Anfrage.

*** Bitte geben Sie bei Anfragen Gasart, Temperatur, Öffnungsdruck, Eingangsanschluss und Einbaulage an!

Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck)
Normzustand: 0 °C / 1013,3 mbar
Abblasevolumenstrom bei p = 2 x pe [Nm3 /h]
pe = eingestellter Öffnungsdruck

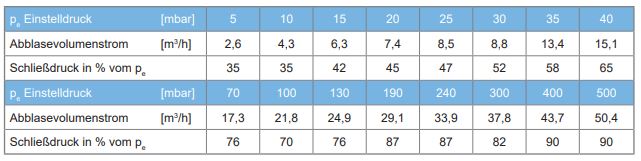

Anschluss G 1/2" und G 1/2" NPT

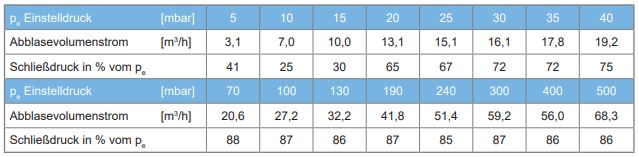

Anschluss G 3/4" und G 3/4" NPT

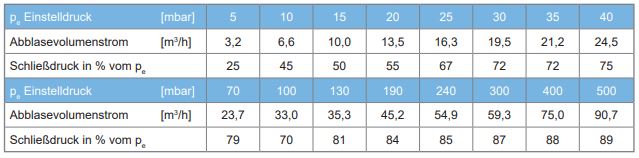

Anschluss G 1" und G 1" NPT

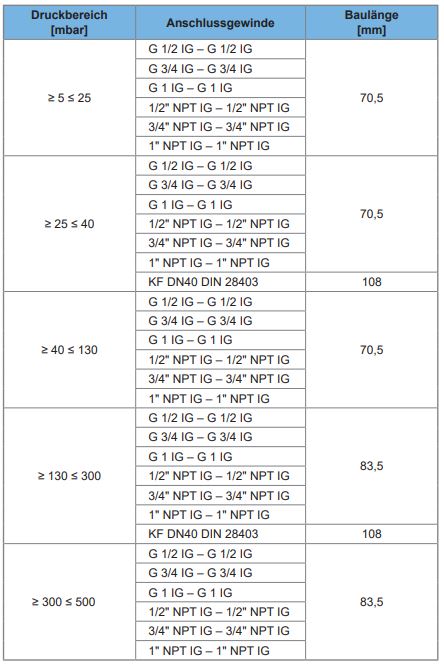

Baulänge
