Vorschau: 1-stufiger Flaschendruckminderer Thanos

1-stufiger Flaschendruckminderer Thanos

404,00 € *

Bruttopreis: 480,76 €

zzgl. MwSt. zzgl. Versandkosten

Versandbereit in 2-3 Werktagen

Artikel-Nr.: 1GBNH-1-00001

1stufiger Flaschendruckminderer Typ Thanos in Anlehnung an ISO 2503 für technische,... mehr

Menü schließen

1stufiger Flaschendruckminderer Typ Thanos in Anlehnung an ISO 2503

für technische, medizinische, korrosive sowie Labor- und Reinstgase

Beschreibung

kompakte Bauform und hohe Regelgenauigkeit
Eingang rechts:
Gasflaschenanschluss nach DIN 477-1 oder andere*
Ausgang:
Klemmringverschraubung oder nach Kundenwunsch
Vor- und Hinterdruckmanometer nach DIN EN 837 Ø 50 mm mit Skalierung bar/psi
Eingangsfilter 74 µm
Abblaseventil

Werkstoffe:

Beschreibung	Werkstoffgüte / ASTM-Spezifikation
Gehäuse	Messing / Edelstahl 316L
Ventiloberteil	Messing / Edelstahl 316L
Sitz	PCTFE
Membran	Edelstahl 316L
Handgriff	ABS-Kunststoff
Feder	Edelstahl 316L

Spezifikationen

Gasreinheit max. 6.0
max. Eingangsdruck: 300 bar
Regelbereiche von 1,7 bar bis 35 bar
Temperaturbereich von -20 °C bis +60 °C
Gehäusematerial:
Messing vernickelt oder Edelstahl
Membranen: Edelstahl
Leckraten kleiner 2 x 10-8 mbar l/s He
2014/68/EU über Druckgeräte
2014/34/EU ATEX

Optionen

Absperr- oder Dosierventil
Eigen- oder Fremdgasspülsystem
Kontaktmanometer oder Drucktransmitter

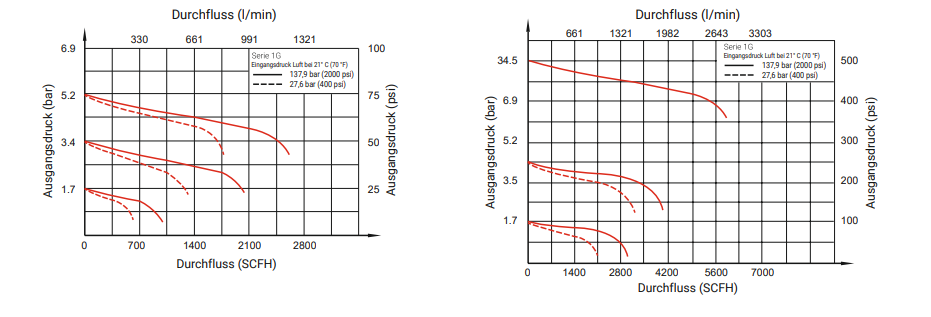

Durchflussleistung

Der 1-stufige Flaschendruckminderer Thanos steht in den folgenden Ausführungen zur Verfügung:

Edelstahl

Material: Edelstahl, Regelbereich: 0 - 1,7 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GSSH-1-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 5 ;Brenngase, giftig (CO; H2S; etc.) ;W 1" LH (Artikelnummer: 1GSSH-1-00020)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GSSH-1-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, (NICHT FÜR Sauerstoff (O2) zugelassen);G 3/4" RH(Artikelnummer: 1GSSH-1-00021)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GSSH-1-00007)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 11 ;Distickstoffoxid (N2O) ;G 3/8" RH (Artikelnummer: 1GSSH-1-00022)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GSSH-1-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GSS300-1-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GSS300-1-00001)

Material: Edelstahl, Regelbereich: 0 - 3,5 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GSSH-2-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 5 ;Brenngase, giftig (CO; H2S; etc.) ;W 1" LH (Artikelnummer: 1GSSH-2-00008)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer:1GSSH-2-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 8 ;nicht brennbar / giftig / korrosiv (Cl; HCl, NO; etc.) ;W 1" RH (Artikelnummer: 1GSSH-2-00016)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, (NICHT FÜR Sauerstoff (O2) zugelassen) ;G 3/4" RH(Artikelnummer: 1GSSH-2-00017)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GSSH-2-00018)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GSSH-2-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GSS300-2-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GSS300-2-00001)

Material: Edelstahl, Regelbereich: 0 - 7,0 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GSSH-3-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 5 ;Brenngase, giftig (CO; H2S; etc.) ;W 1" LH (Artikelnummer: 1GSSH-3-00017)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GSSH-3-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 8 ;nicht brennbar / giftig / korrosiv (Cl; HCl, NO; etc.) ;W 1" RH (Artikelnummer: 1GSSH-3-00012)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, (NICHT FÜR Sauerstoff (O2) zugelassen) ;G 3/4" RH (Artikelnummer: 1GSSH-3-00018)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GSSH-3-00010)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GSSH-3-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GSS300-3-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GSS300-3-00001)

Material: Edelstahl, Regelbereich: 0 - 17,5 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GSSH-4-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 5 ;Brenngase, giftig (CO; H2S; etc.) ;W 1" LH (Artikelnummer: 1GSSH-4-00011)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GSSH-4-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 8 ;nicht brennbar / giftig / korrosiv (Cl; HCl, NO; etc.) ;W 1" RH (Artikelnummer: 1GSSH-4-00012)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, (NICHT FÜR Sauerstoff (O2) zugelassen);G 3/4" RH (Artikelnummer: 1GSSH-4-00008)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GSSH-4-00007)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GSSH-4-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GSS300-4-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GSS300-4-00001)

Material: Edelstahl, Regelbereich: 0 - 35,0 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GSSH-5-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 5 ;Brenngase, giftig (CO; H2S; etc.) ;W 1" LH (Artikelnummer: 1GSSH-5-00020)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GSSH-5-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 8 ;nicht brennbar / giftig / korrosiv (Cl; HCl, NO; etc.) ;W 1" RH (Artikelnummer: 1GSSH-5-00506)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, (NICHT FÜR Sauerstoff (O2) zugelassen);G 3/4" RH (Artikelnummer: 1GSSH-5-00021)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GSSH-5-00010)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GSSH-5-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GSS300-5-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GSS300-5-00001)

Messing, vernickelt

Material: Messing, vernickelt. Regelbereich: 0 - 1,7 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GBNH-1-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GBNH-1-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, Sauerstoff (O2) ;G 3/4" RH(Artikelnummer: 1GBNH-1-00007)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GBNH-1-00009)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GBNH-1-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GBN300-1-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GBN300-1-00001)

Material: Messing, vernickelt. Regelbereich: 0 - 3,5 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GBNH-2-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GBNH-2-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, Sauerstoff (O2) ;G 3/4" RH(Artikelnummer: 1GBNH-2-00007)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GBNH-2-00009)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GBNH-2-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GBN300-2-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GBN300-2-00001)

Material: Messing, vernickelt. Regelbereich: 0 - 7,0 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GBNH-3-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GBNH-3-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, Sauerstoff (O2) ;G 3/4" RH(Artikelnummer: 1GBNH-3-00016)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GBNH-3-00015)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GBNH-3-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GBN300-3-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GBN300-3-00001)

Material: Messing, vernickelt. Regelbereich: 0 - 17,5 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GBNH-4-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GBNH-4-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, Sauerstoff (O2) ;G 3/4" RH(Artikelnummer: 1GBNH-4-00007)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GBNH-4-00014)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GBNH-4-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GBN300-4-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GBN300-4-00001)

Material: Messing, vernickelt. Regelbereich: 0 - 35,0 bar:
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 1 Brenngase, allgmein (H2; CH4; etc.) ;W 21,8 x 1/14" LH (Artikelnummer: 1GBNH-5-00001)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 6 ;Inertgase (Ar; Co2; He; etc.) ;W 21,8 x 1/14" RH (Artikelnummer: 1GBNH-5-00005)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 9 ;Synthetische Luft, Sauerstoff (O2) ;G 3/4" RH(Artikelnummer: 1GBNH-5-00008)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 10 ;Stickstoff (N2) ;W 24,32 x 1/14" RH (Artikelnummer: 1GBNH-5-00012)
Flaschenanschluss: max. 200 bar | DIN 477-1 Nr. 14 ;Prüfgase ;M19x1,5 LH (Artikelnummer: 1GBNH-5-00002)
Flaschenanschluss: max. 300 bar | ;DIN 477-5 Nr. 54 ;nicht entzündbare, nicht giftige nicht oxidierende Gase ;W 30 x 2 RH (Artikelnummer: 1GBN300-5-00005)
Flaschenanschluss: max. 300 bar | DIN 477-5 Nr. 57 ;entzündbare, nicht giftige Gase und Gasgemische ;W 30 x 2 LH (Artikelnummer: 1GBN300-5-00001)

Gasart:	Argon [Ar], Helium [He], Kohlendioxid [CO2], Kohlenmonoxid [CO], Lachgas [N2O], Methan [CH4], Sauerstoff [O2], Schwefelwasserstoff [H2S], Stickstoff [N2], Synthetische Luft, Wasserstoff [H2]
Vordruck:	200 bar, 300 bar
Stufen:	1-stufig
