Hy-Lok T-Filter - Serie FTH

Durchlass: 7,1

Eigenschaften

• Körperwerkstoff Edelstahl 316 standardmäßig
• Austausch der Filterelemente ohne Ausbau des Körpers aus der Leitung
• Kompakte und robuste Konstruktion mit integrierter Überwurfmutter
• Fängt Partikel auf und sorgt so für ein reines Medium

T-Filter zur Erzeugung eines reinen Mediums durch Herausfiltern schadhafter Partikel. Verbaut in Rohrleitungen erlauben T-Filter eine Wartung bzw. den Austausch des Filterelements ohne Ausbau des Filters aus dem Rohrleitungssystem.

Dieser Filter wird ohne Filtereinsatz geliefert! - Dieser muss in der jeweiligen Feinheit separate bestellt werden.

Technische Daten:

• Druckbereich:
  6000 psi bei 21 °C (70 °F) in Edelstahlausführung

• Temperaturbereich:
  -51 °C bis 204 °C (-60 °F bis 400 °F)

• Dichtungen:
  Viton / PTFE

• Wirksame Filterfläche:
  11,2 cm2 (1,73 Quadratzoll) bei allen Größen

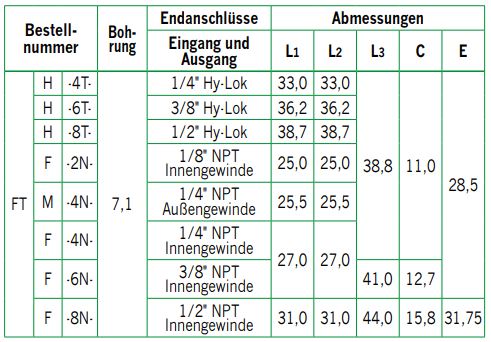

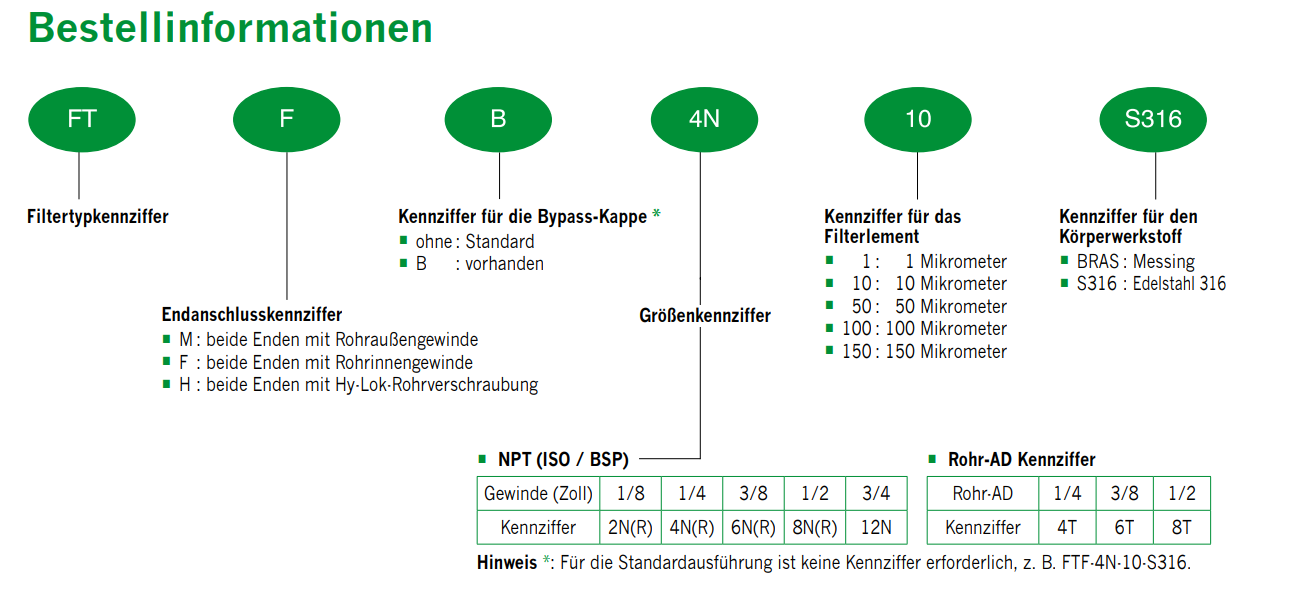

Ein-/Ausgang: im Auswahlfenster bestimmen!

Funktion und Filteraustausch:
Das aus gesintertem Edelstahl hergestellte Filterelement weist viele winzig kleine Löcher auf. Partikel, die größer als die Löcher sind, können nicht durch sie hindurch gelangen. Somit entsteht ein reines Medium. Nach einer gewissen Zeit werden die
Löcher durch Partikel blockiert und der Druckabfall erhöht sich. Dies hängt vom Gesamtdurchfluss durch die Elemente und die
Reinheit des Mediums vor dem Filter ab. Für ein reines Medium mit geringem Druckabfall muss das Element ersetzt werden.

Austausch des Filterelements

1. Leitung entleeren, um den Systemdruck zu entlasten.
2. Mutter abschrauben, wobei der Körper mit einem Stützschraubenschlüssel in Position zu halten ist.
3. Mutter, Kappe, Feder und Dichtung zusammen entfernen.
4. Element aus dem Körper nehmen und die Sitzpackung vorsichtig herausziehen. Es ist ratsam, die Sitzpackung und die Dichtung mit zu ersetzen.
5. Metallteile ggf. reinigen.
6. Das neue Element mit einem glatten Werkzeug in die konisch zulaufende Bohrung einsetzen, bis es fest sitzt.
7. Dichtung wieder positionieren.
8. Feder auf die Kappe setzen und die Mutter wieder festziehen.

Bypass-Kappe
Für die Probenentnahme und die Spülung ist eine BypassKappe mit einem 1/4" NPT Innengewindeanschluss erhältlich.

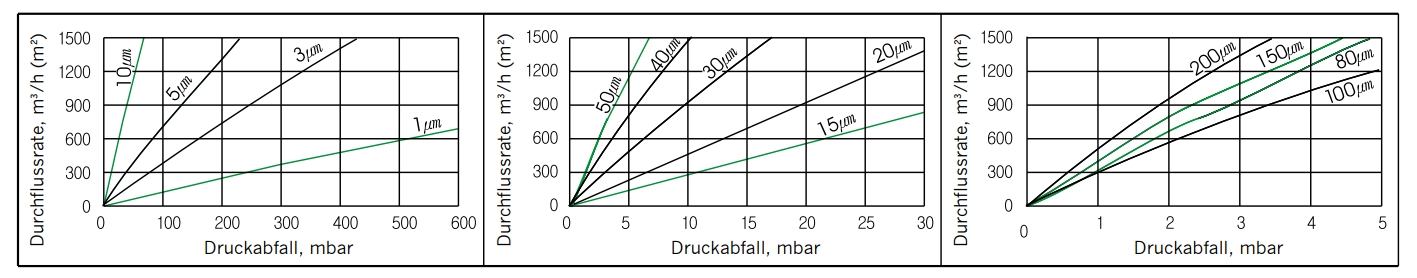

Druckabfall-Luftdurchfluss-Diagramm

Bitte beachten: Die Durchflussrate oben ist der Koeffizient des Elements in Kubikmeter pro Stunde und Quadratmeter. Um die Durchflussrate des Filters der Serie FT zu erhalten, ist die Durchflussrate im Diagramm abzulesen und dann mit der wirksamen Filterfläche auf der vorherigen Seite zu multiplizieren.
