1-stufiger Leitungsdruckminderer Thanos
- Artikel-Nr.: 1GBNLH-1-00001
1stufiger Leitungsdruckminderer Typ Thanos in Anlehnung an ISO 2503
Für technische, medizinische, korrosive sowie Labor- und Reinstgase.
Beschreibung:
- kompakte Bauform und hohe Regelgenauigkeit
- Eingang rechts
- Eingang und Ausgang: Gewinde 1/4“ NPT-F oder nach Kundenwunsch*
- Hinterdruckmanometer nach DIN EN 837 Ø 50 mm mit Skalierung bar/psi
- Eingangsfilter 74 µm
- Abblaseventil
Werkstoffe:
| Beschreibung | Werkstoffgüte / ASTM-Spezifikation |
|---|---|
| Gehäuse | Messing / Edelstahl 316L |
| Ventiloberteil | Messing / Edelstahl 316L |
| Sitz | PCTFE |
| Membran | Edelstahl 316L |
| Handgriff | ABS-Kunststoff |
| Feder | Edelstahl 316L |
Spezifikationen:
- Gasreinheit max. 6.0
- max. Eingangsdruck: 400 bar (Edelstahl 316L), 300 bar (Messing)
- Regelbereiche von 1,7 bar bis 35 bar
- Temperaturbereich von -20 °C bis +60 °C
- Gehäusematerial: Messing vernickelt oder Edelstahl
- Membranen: Edelstahl
- Leckraten kleiner 2 x 10-8 mbar l/s He
- 2014/68/EU über Druckgeräte
- 2014/34/EU ATEX
Optionen:
- Vordruckmanometer nach DIN EN 837 Ø 50 mm
- Absperr- oder Dosierventil
- Kontaktmanometer oder Drucktransmitter

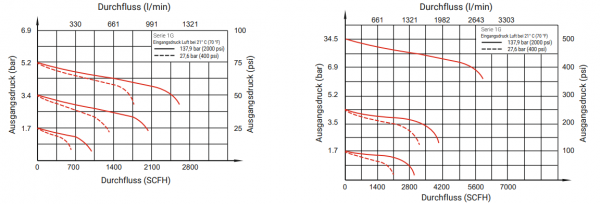

Durchflussleistung:
Der 1-stufige Leitungsdruckminderer Thanos steht in den folgenden Ausführungen zur Verfügung:
Material: Edelstahl
Regelbereich: 0-1,7 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-1-00001)
Regelbereich: 0-1,7 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-1-00001)
Regelbereich: 0-3,5 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-2-00001)
Regelbereich: 0-3,5 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-2-00001)
Regelbereich: 0-7,0 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-3-00001)
Regelbereich: 0-7,0 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-3-00001)
Regelbereich: 0-17,5 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-4-00001)
Regelbereich: 0-17,5 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-4-00001)
Regelbereich: 0-35,0 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-5-00001)
Regelbereich: 0-35,0 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-5-00001)
Material: Messing, vernickelt
Regelbereich: 0-1,7 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-1-00001)
Regelbereich: 0-1,7 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-1-00001)
Regelbereich: 0-3,5 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-2-00001)
Regelbereich: 0-3,5 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-2-00001)
Regelbereich: 0-7,0 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-3-00001)
Regelbereich: 0-7,0 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-3-00001)
Regelbereich: 0-17,5 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-4-00001)
Regelbereich: 0-17,5 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-4-00001)
Regelbereich: 0-35,0 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-5-00001)
Regelbereich: 0-35,0 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-5-00001)
| Vordruck: | 200 bar, 300 bar, 400 bar |
| Hinterdruck/Regelbereich: | bis 1,7 bar, bis 3,5 bar, bis 7,0 bar, bis 17,5 bar, bis 35,0 bar |
| Stufen: | 1-stufig |
